[Log&Monitoring] Grafana Observability 구축 (4) - Mimir, Object Storage 백업

팀 프로젝트 festabook에서 학습한 내용을 정리한 글입니다.



💭 들어가며

이전 글들을 통해 Grafana Observability 스택 구축을 마무리했다. 본 글에서는 Grafana 대시보드 구성과 Observability 데이터(메트릭, 로그, 트레이스) 백업을 위한 설정을 정리한다.

1. Metric, Log, Trace 아키텍처
2. Alloy 기반 수집 파이프라인
3. Grafana 대시보드
4. Mimir, Object Storage 백업
5. Alert 파이프라인





✅ 백업 대상

백업 대상은 크게 두 가지다.

• Grafana 대시보드
  • JSON 형태로 저장되며 용량이 작음
• Observability 데이터
  • Prometheus 메트릭 데이터
    • TSDB 블록 단위로 저장되어 데이터 용량이 큼
    • Object Storage를 활용한 장기 보관 백업 필요
  • Loki 로그 데이터
    • OCI Object Storage 직접 연동
  • Tempo 트레이스 데이터
    • OCI Object Storage 직접 연동





✅ 사전 준비

Grafana Server를 Oracle Cloud Infrastructure(OCI)에 구축하기 전 필요한 사전 작업을 정리한다. 1편에서 언급했듯이, 프리티어 환경에서도 비교적 여유 있는 서버 자원을 사용할 수 있다는 점을 활용해 Grafana Server를 OCI에 구성했다. AWS에 비해 상대적으로 생소한 OCI 환경에서의 설정 과정을 정리하여, 이후 백업 및 스토리지 연동 과정에 대한 이해를 돕기 위해 정리했다.



▶ OCI Object Storage 버킷 생성

Grafana 스택에서 사용하는 데이터(대시보드, Metric, Log, Trace)를 백업하기 위해 Object Storage 버킷을 생성한다.

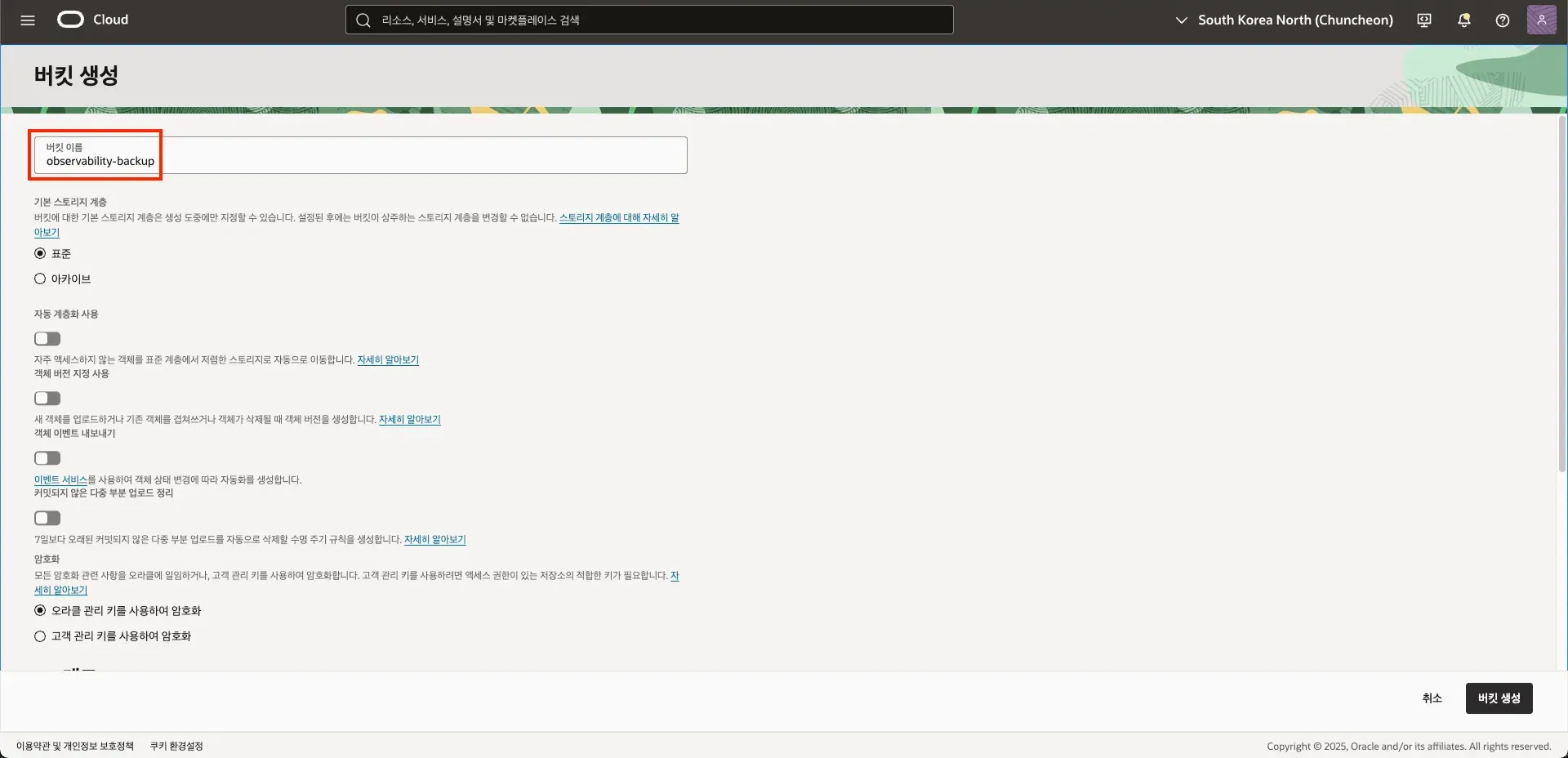

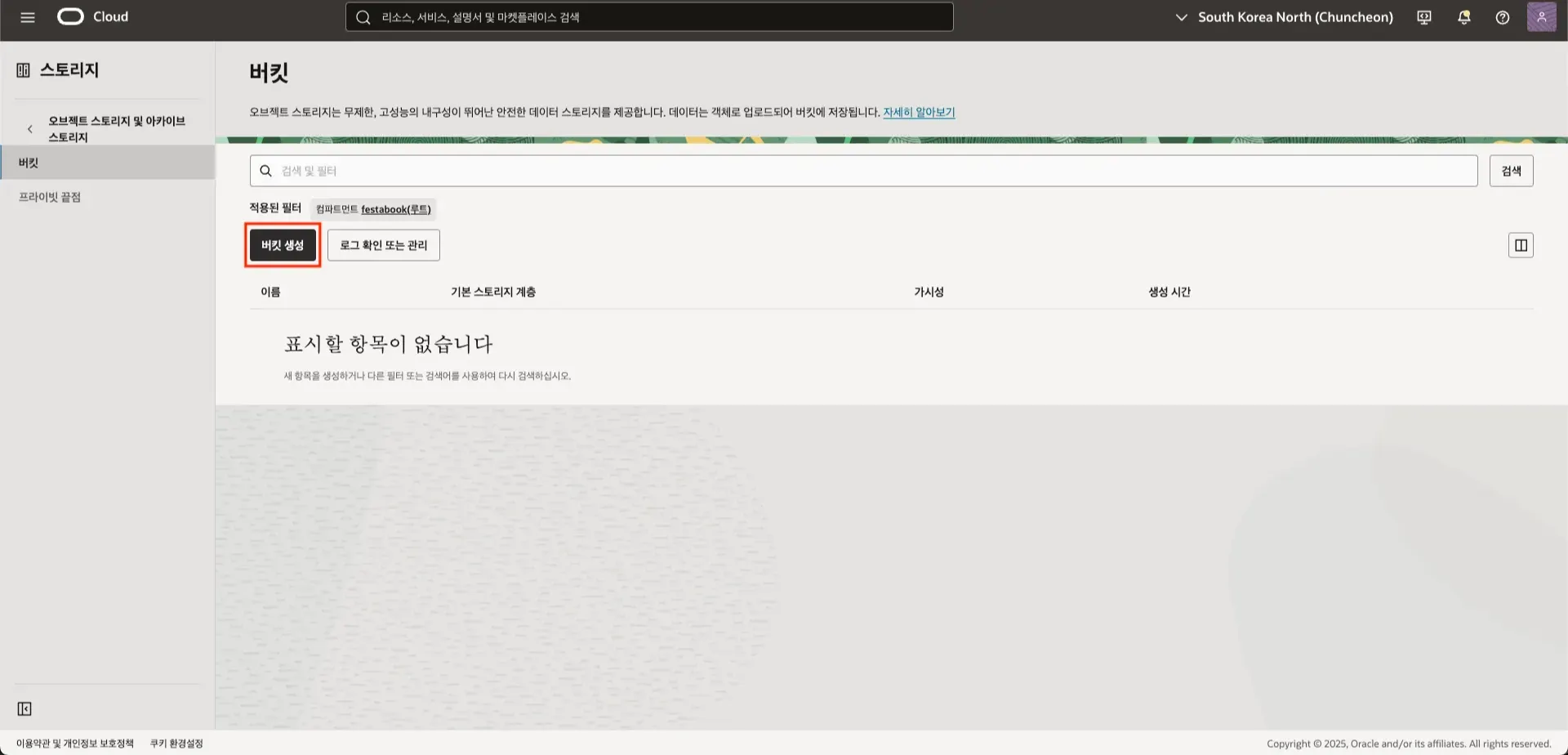

• OCI Console → Object Storage → Buckets → 버킷 생성

• Object Storage 버킷은 총 4개를 생성했다.
  • Bucket Name
    • Grafana 대시보드 백업: grafana-backup
    • Metric 데이터 백업: mimir-backup
    • Log 데이터 백업: loki-backup
    • Trace 데이터 백업: tempo-backup
  • Storage Tier: Standard
  • Access: Private
  • Encryption: OCI-managed (기본)



▶ Grafana Server에 OCI CLI 설치

Object Storage와의 연동 및 자동화를 위해 Grafana Server에 OCI CLI를 설치한다.

설치 과정은 Oracle 공식 문서를 기준으로 진행했다.
- Oracle 공식 문서

🔽 설치

bash -c "$(curl -L <https://raw.githubusercontent.com/oracle/oci-cli/master/scripts/install/install.sh>)"

🔽 셸 환경 반영

exec $SHELL

🔽 설치 확인

which oci
oci -v



▶ OCI API 키 등록

OCI API를 호출하기 위해 사용자 단위의 API Key를 등록한다.

🔽 API 키 생성

• 프로필 → 사용자 설정 → 토큰 및 키 → API 키 → API Key 추가
• 프라이빗 키 파일 다운로드 (1회 제공)
• 동시에 표시되는 Configuration file preview(user, tenancy, fingerprint, region) 값을 복사해 둔다.

🔽 서버에 키 등록

OCI API Key를 서버에 업로드한 뒤, OCI CLI가 참조할 수 있도록 설정 파일을 구성한다.

mkdir -p ~/.oci
mv ~/downloaded_oci_api_key.pem ~/.oci/oci_api_key.pem
chmod 600 ~/.oci/oci_api_key.pem

cat > ~/.oci/config <<'EOF'
[DEFAULT]
user=ocid1.user.oc1..xxxxxxxxxxxxxxxx
fingerprint=aa:bb:cc:dd:ee:ff:...
tenancy=ocid1.tenancy.oc1..xxxxxxxxxxxxxxxx
region=ap-chuncheon-1
key_file=/home/ubuntu/.oci/oci_api_key.pem
EOF

chmod 600 ~/.oci/config



▶ Customer Secret Key 등록

Object Storage에 객체를 업로드하기 위한 S3 호환 API 키를 생성한다.

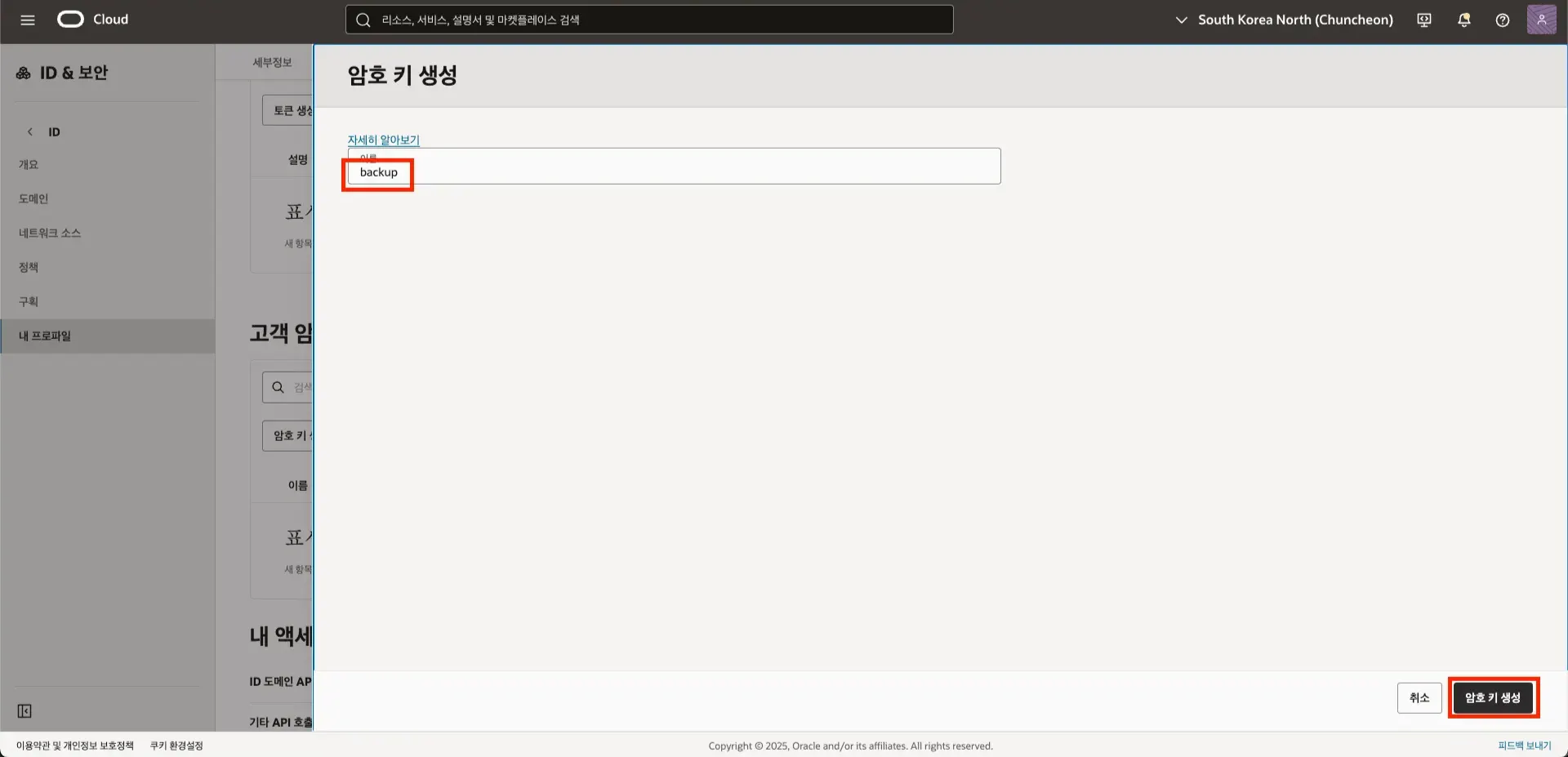

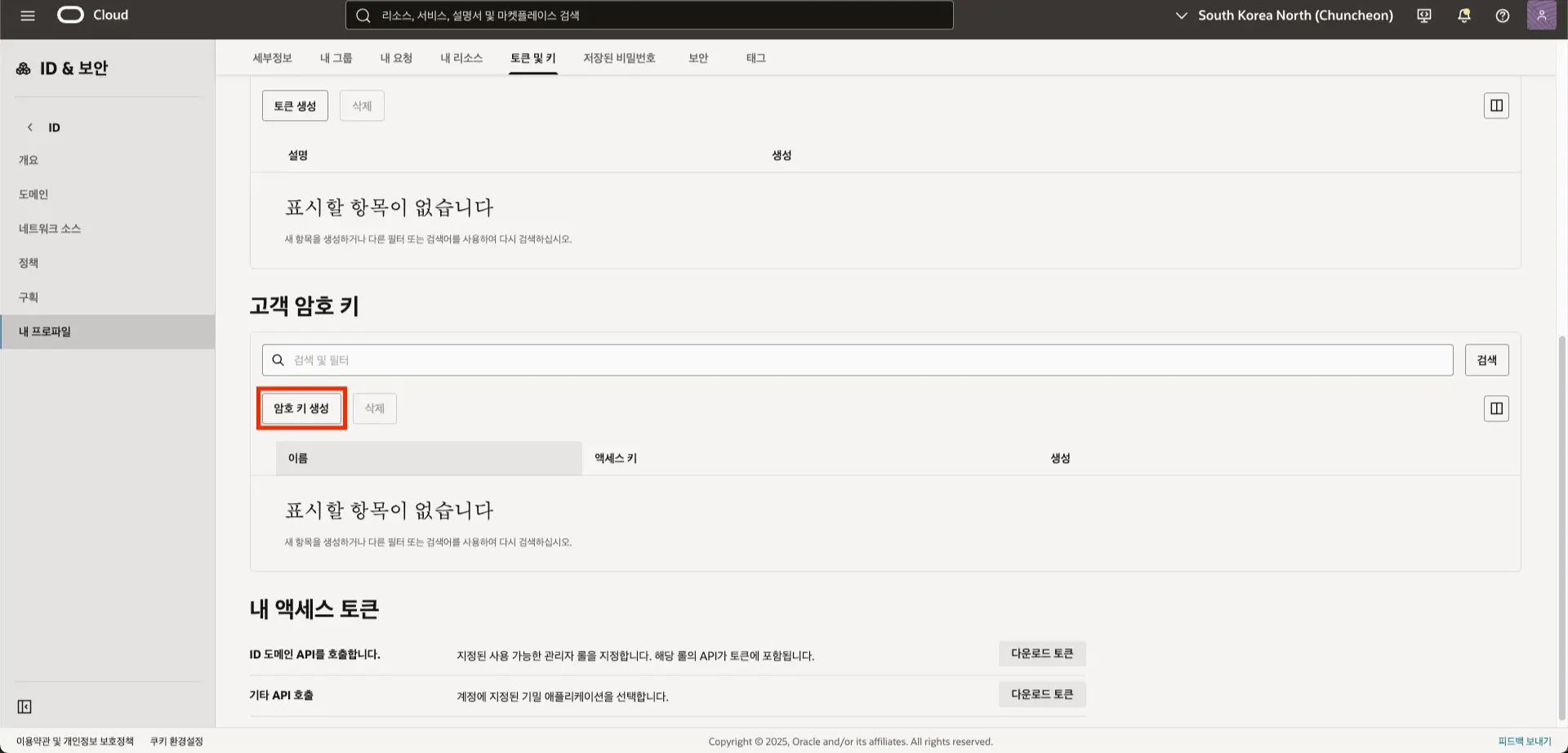

• 프로필 → 사용자 설정 → 토큰 및 키 → 고객 암호 키 → 암호키 생성

• 이름 입력 → 암호 키 생성

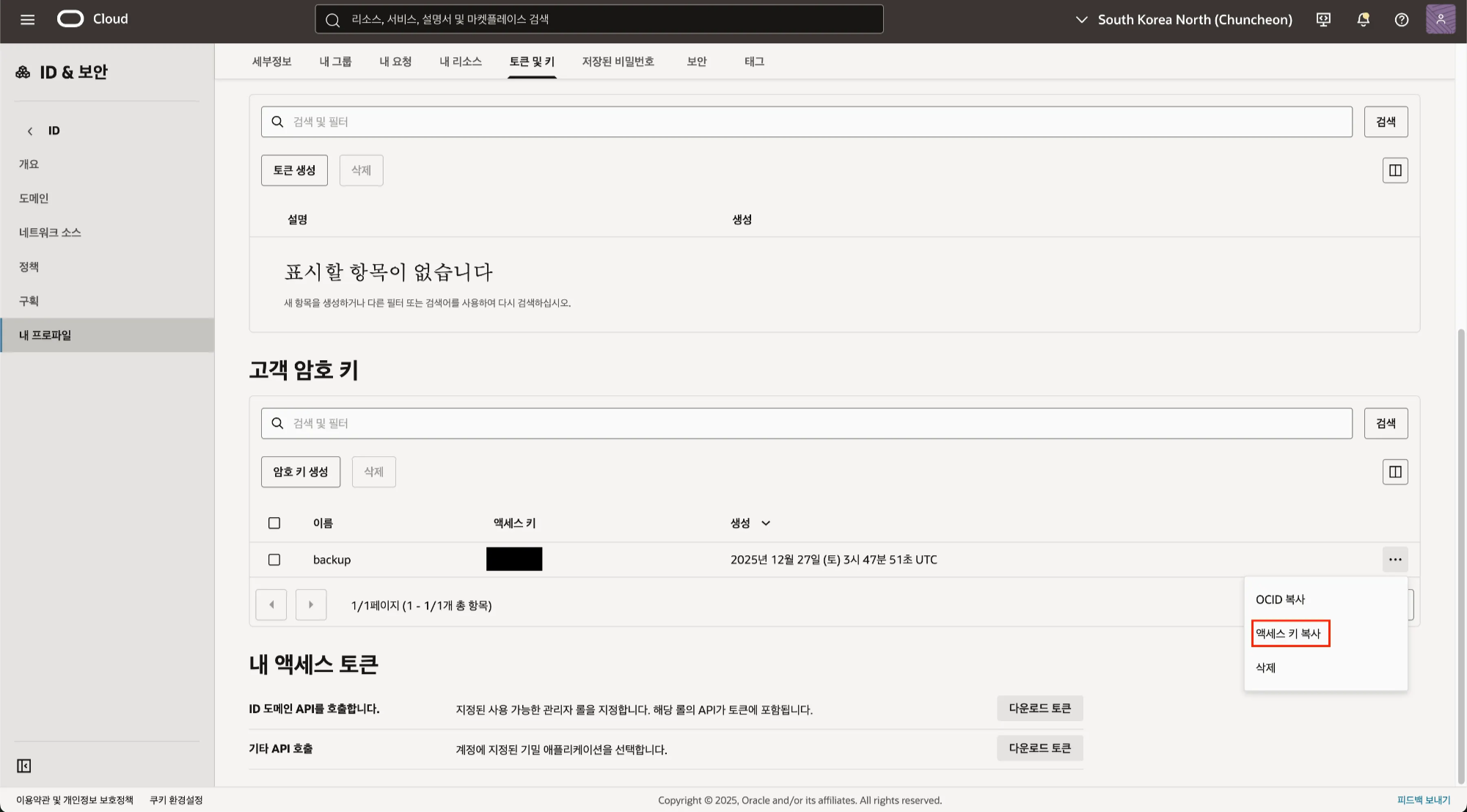

• 여기서 복사한 키가 Secret Key

• 여기서 복사한 키가 Access Key



▶ Grafana 서버 환경 변수(.env) 등록

이후 실행될 백업 스크립트와 컨테이너 설정에서 공통으로 사용할 환경 변수를 사전에 정의한다.

OCI_S3_ENDPOINT=<namespace>.compat.objectstorage.<region>.oraclecloud.com
OCI_S3_REGION={버킷생성리전}
OCI_S3_ACCESS_KEY={고객암호키액세스키}
OCI_S3_SECRET_KEY={고객암호키시크릿키}

GRAFANA_BUCKET=grafana-backup
MIMIR_BUCKET=mimir-backup
LOKI_BUCKET=loki-backup
TEMPO_BUCKET=tempo-backup





✅ Grafana 대시보드 백업

Grafana 대시보드를 주기적으로 백업하여 Object Storage에 보관하는 과정을 정리한다. 백업은 Grafana API를 통해 대시보드를 JSON 형태로 export한 뒤, OCI Object Storage에 업로드하는 방식으로 구성했다.



▶ Grafana API Key 생성

Grafana API를 호출하기 위해 Service Account 기반 API Key를 생성한다.

• Grafana UI → Administration → Users and access → Service Accounts → Add service account

• 생성한 Service Account에 Editor 이상 권한 부여

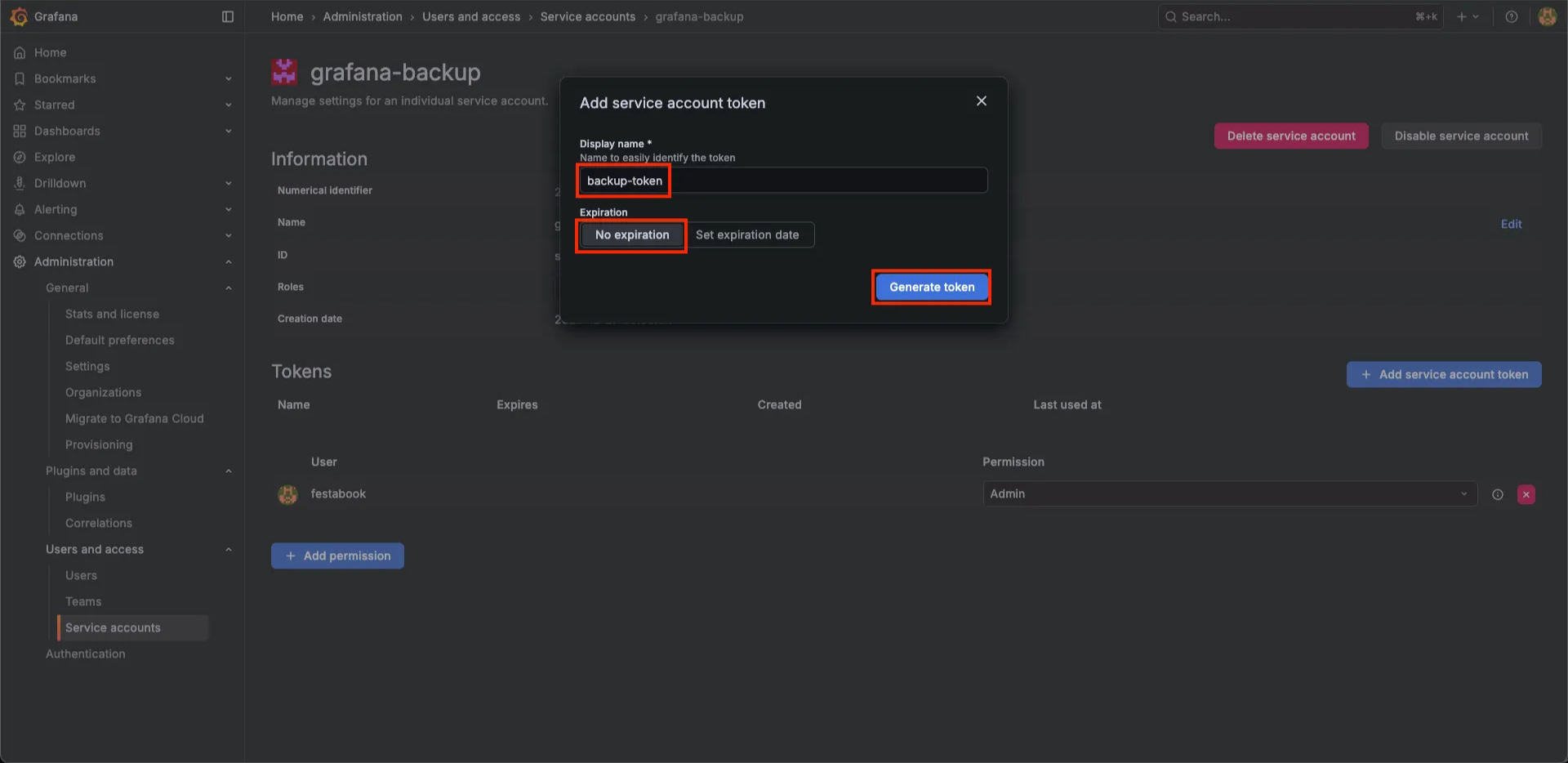

• Add service account token을 통해 API Key 발급

• 이름 입력 후 Generate token

• 해당 키를 복사 (생성된 토큰은 한 번만 노출)

🔽 API 정상 동작 확인

curl -H "Authorization: Bearer $GRAFANA_TOKEN" \\
  https://{그라파나URL}/api/health



▶ 백업 스크립트

🔽 백업 디렉토리 및 로그 준비

• 백업 스크립트: /home/ubuntu/grafana-backup.sh
• 임시 백업 디렉토리: /var/backups/grafana
• 로그 파일: /var/log/grafana-backup.log

sudo mkdir -p /var/backups/grafana
sudo chown -R ubuntu:ubuntu /var/backups/grafana

sudo touch /var/log/grafana-backup.log
sudo chown ubuntu:ubuntu /var/log/grafana-backup.log

🔽 백업 스크립트

#!/bin/bash
export PATH=/usr/local/bin:/usr/bin:/bin
set -euo pipefail

# ====== 설정 ======
GRAFANA_URL="{그라파나URL}"
GRAFANA_TOKEN="{그라파나API키}"
BUCKET_NAME="grafana-backup"
OCI_PREFIX="grafana"
BACKUP_ROOT="/var/backups/grafana"
TODAY="$(date +%F)"
BACKUP_DIR="${BACKUP_ROOT}/${TODAY}"
LOG_FILE="/var/log/grafana-backup.log"

# ====== 실행 ======
mkdir -p "$BACKUP_DIR"

echo "[$(date -Is)] start backup: $BACKUP_DIR" | tee -a "$LOG_FILE"

# 대시보드 UID 목록 조회
dashboards=$(curl -fsS \\
  -H "Authorization: Bearer ${GRAFANA_TOKEN}" \\
  "${GRAFANA_URL}/api/search?type=dash-db" | jq -r '.[].uid')

# 각 대시보드 export
for uid in $dashboards; do
  curl -fsS \\
    -H "Authorization: Bearer ${GRAFANA_TOKEN}" \\
    "${GRAFANA_URL}/api/dashboards/uid/${uid}" \\
    > "${BACKUP_DIR}/${uid}.json"
done

# Object Storage 업로드
oci os object bulk-upload \\
  --bucket-name "${BUCKET_NAME}" \\
  --src-dir "${BACKUP_DIR}" \\
  --prefix "${OCI_PREFIX}/${TODAY}/" \\
  --overwrite

echo "[$(date -Is)] done backup" | tee -a "$LOG_FILE"

🔽 실행 권한 부여

sudo chmod +x /home/ubuntu/grafana-backup.sh



▶ Cron 등록

🔽 필수 패키지 설치

sudo apt-get update
sudo apt-get install -y jq cron

🔽 매일 새벽 3시 백업 실행

crontab -e
0 3 * * * /home/ubuntu/grafana-backup.sh >> /var/log/grafana-backup.log 2>&1

🔽 등록 확인

crontab -l



▶ 백업 결과 확인

• /var/log/grafana-backup.log에서 실행 로그 확인
• Object Storage 버킷 내 날짜별 디렉토리 생성 여부 확인





✅ Prometheus 메트릭 데이터 백업

Prometheus는 단독으로 Object Storage 기반 장기 보관에 적합하지 않다. 장기 보관을 위해서는 Thanos 또는 Mimir 같은 외부 스토리지가 필요하다. 본 구성에서는 Grafana Mimir를 사용해 메트릭 데이터를 Object Storage에 백업했다.

Mimir 설정은 Grafana 공식 문서를 기준으로 진행했다.
- Grafana 공식 문서
- Grafana 공식 문서



▶ Mimir 구성

🔽 디렉터리 구조

/grafana-docker
  ├─ docker-compose.yml
  ├─ grafana/
  │   └─ datasources/
  │       ├─ loki.yml
  │       ├─ prometheus.yml
  │       └─ tempo.yml
  ├─ prometheus/
  │   └─ prometheus.yml
  ├─ loki/
  │   └─ loki.yml
  ├─ tempo/
  │   └─ tempo.yml
  ├─ nginx/
  │   └─ conf.d
  │       └─ grafana.conf
  └─ mimir/
      └─ mimir.yaml # 추가

• Mimir는 Grafana Server에서 실행 중인 Docker Compose 환경에 추가한다.

🔽 Mimir Docker (docker-compose.yml)

services:
  mimir:
    image: grafana/mimir:latest
    container_name: mimir
    restart: unless-stopped
    env_file: .env
	  command:
    - -config.file=/etc/mimir/mimir.yaml
    - -config.expand-env=true
    ports:
      - "9009:9009"
    volumes:
      - ./mimir/mimir.yaml:/etc/mimir/mimir.yaml:ro
      - ./mimir/data:/data
    networks:
	    - grafana_network

• env_file, config.expand-env=true
  • Object Storage 관련 설정을 환경 변수로 주입하기 위해 사용

🔽 Mimir Configuration (mimir.yaml)

target: all
multitenancy_enabled: false

server:
  http_listen_port: 9009

common:
  storage:
    backend: s3
    s3:
      endpoint: ${OCI_S3_ENDPOINT}
      region: ${OCI_S3_REGION}
      access_key_id: ${OCI_S3_ACCESS_KEY}
      secret_access_key: ${OCI_S3_SECRET_KEY}
      bucket_name: ${MIMIR_BUCKET}

blocks_storage:
  storage_prefix: mimirblocks

ruler_storage:
  storage_prefix: mimirruler

alertmanager_storage:
  storage_prefix: mimiralert

compactor:
  data_dir: /data/compactor

ingester:
  ring:
    replication_factor: 1

limits:
  compactor_blocks_retention_period: 2160h  # 90일

• Object Storage를 S3 호환 backend로 사용
• 단일 노드 환경이므로 replication_factor: 1로 설정
• 메트릭 보존 기간은 90일로 제한



▶ Prometheus 설정 추가

Prometheus에서 수집한 메트릭을 Mimir로 전달하기 위해 remote_write 설정을 추가한다. 이 설정을 통해 Prometheus는 로컬 TSDB 저장과 동시에 Mimir로 메트릭을 전송한다.

remote_write:
  - url: <http://mimir:9009/api/v1/push>



▶ Grafana 데이터 소스 변경

• Grafana GUI에서 기존 Prometheus 데이터 소스를 Mimir endpoint 기준으로 변경
• 이를 통해 Grafana는 Object Storage에 저장된 메트릭 데이터를 직접 조회

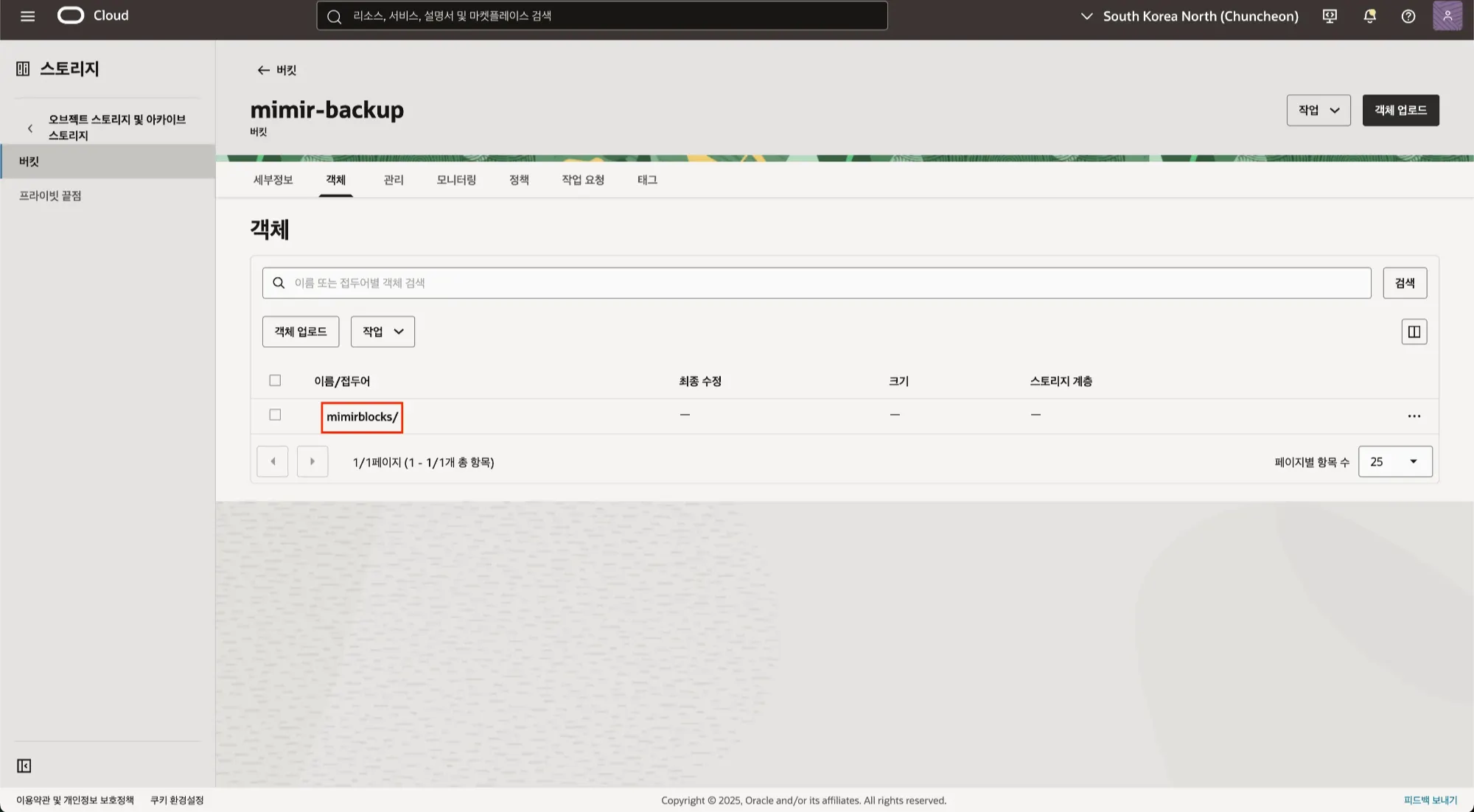

▶ 백업 결과 확인

• Prometheus 컨테이너를 중지해도 Mimir + Object Storage에 저장된 메트릭을 기반으로 Grafana 대시보드가 정상적으로 렌더링되는 것을 확인

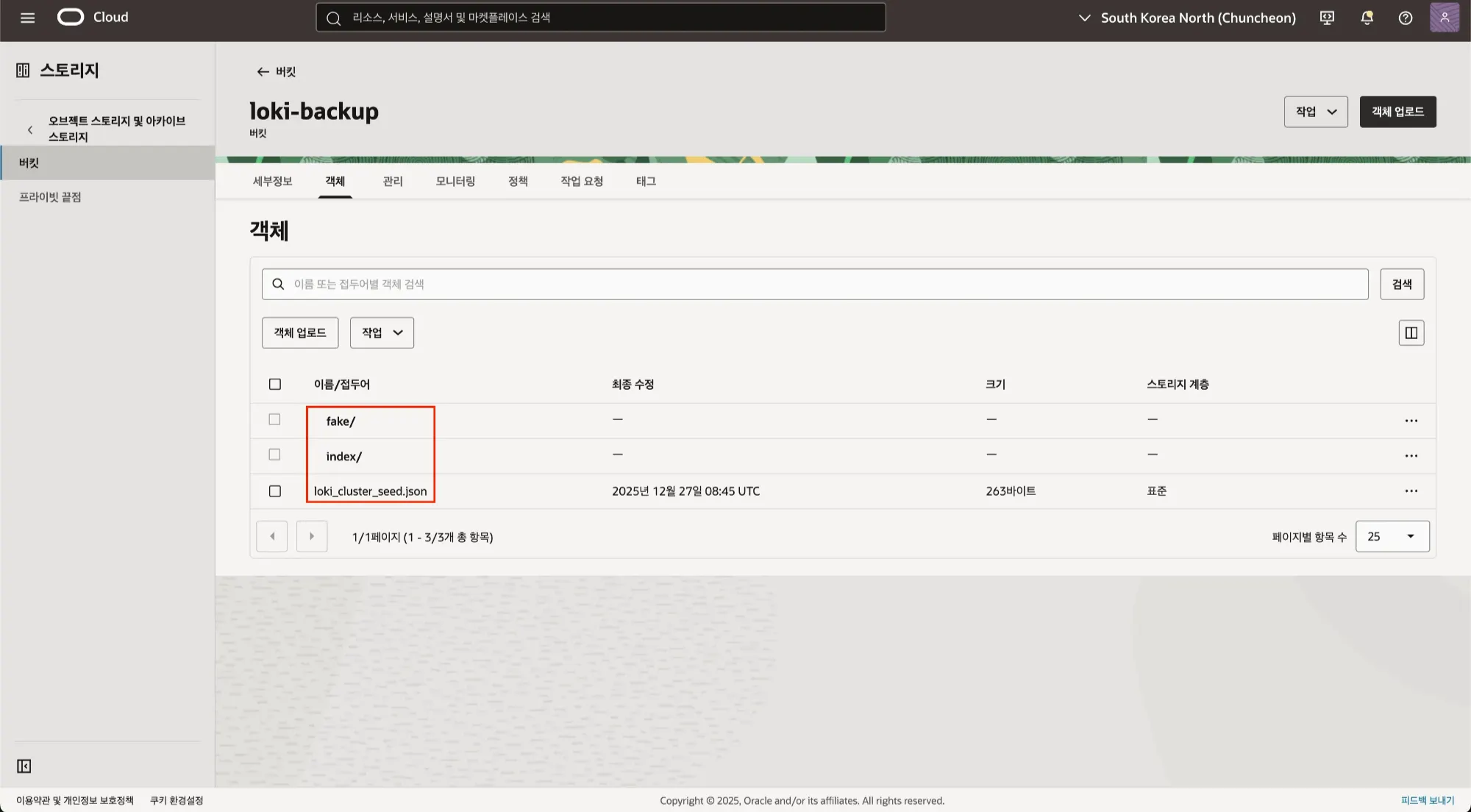

✅ Loki 로그 데이터 백업

Loki 로그 데이터를 OCI Object Storage에 직접 저장하도록 구성한다.

Loki 설정은 Grafana 공식 문서를 기준으로 진행했다.
- Grafana 공식 문서



▶ Loki 컨테이너에 env 확장 설정 추가

services:
  loki:
    image: grafana/loki:latest
    container_name: loki
    restart: unless-stopped
    env_file: .env # 추가
    ports:
      - "3100:3100"
    command:
      - -config.file=/etc/loki/loki.yml
      - -config.expand-env=true # 추가
    volumes:
      - ./loki/config:/etc/loki
      - ./loki/data:/var/loki
    networks:
      - grafana_network

• env_file, config.expand-env=true
  • Object Storage 관련 설정을 환경 변수로 주입하기 위해 추가



▶ Loki 스토리지 백엔드 변경 (Filesystem -> OCI Object Storage)

🔽 기존 loki.yml

auth_enabled: false

server:
  http_listen_address: 0.0.0.0
  http_listen_port: 3100
  grpc_listen_port: 9096
  log_level: info

common:
  path_prefix: /var/loki
  storage:
    filesystem:
      chunks_directory: /var/loki/chunks
      rules_directory: /var/loki/rules
  replication_factor: 1
  ring:
    kvstore:
      store: inmemory

query_range:
  results_cache:
    cache:
      embedded_cache:
        enabled: true
        max_size_mb: 100

schema_config:
  configs:
    - from: 2025-01-01
      store: tsdb
      object_store: filesystem # 로컬 파일 시스템 사용
      schema: v13
      index:
        prefix: index_
        period: 24h

pattern_ingester:
  enabled: true
  metric_aggregation:
    loki_address: localhost:3100

ruler:
  enable_alertmanager_discovery: true
  enable_api: true

frontend:
  encoding: protobuf

compactor:
  working_directory: /var/loki/retention
  delete_request_store: filesystem
  retention_enabled: false

limits_config:
  reject_old_samples: true
  reject_old_samples_max_age: 168h
  metric_aggregation_enabled: true
  allow_structured_metadata: true
  volume_enabled: true

🔽 변경된 loki.yml

auth_enabled: false

server:
  http_listen_address: 0.0.0.0
  http_listen_port: 3100
  grpc_listen_port: 9096
  log_level: info

common:
  path_prefix: /var/loki
  storage:
    s3:
      endpoint: https://${OCI_S3_ENDPOINT}
      region: ${OCI_S3_REGION}
      bucketnames: ${LOKI_BUCKET}
      access_key_id: ${OCI_S3_ACCESS_KEY}
      secret_access_key: ${OCI_S3_SECRET_KEY}
      s3forcepathstyle: true
      insecure: false
  replication_factor: 1
  ring:
    kvstore:
      store: inmemory

query_range:
  results_cache:
    cache:
      embedded_cache:
        enabled: true
        max_size_mb: 100

schema_config:
  configs:
    - from: 2025-01-01
      store: tsdb
      object_store: s3
      schema: v13
      index:
        prefix: index_
        period: 24h

pattern_ingester:
  enabled: true
  metric_aggregation:
    loki_address: localhost:3100

ruler:
  storage:
    type: s3
    s3:
      endpoint: https://${OCI_S3_ENDPOINT}
      region: ${OCI_S3_REGION}
      bucketnames: ${LOKI_BUCKET}
      access_key_id: ${OCI_S3_ACCESS_KEY}
      secret_access_key: ${OCI_S3_SECRET_KEY}
      s3forcepathstyle: true
      insecure: false
  enable_alertmanager_discovery: true
  enable_api: true

frontend:
  encoding: protobuf

compactor:
  working_directory: /var/loki/retention
  delete_request_store: s3
  retention_enabled: false

limits_config:
  reject_old_samples: true
  reject_old_samples_max_age: 168h
  metric_aggregation_enabled: true
  allow_structured_metadata: true
  volume_enabled: true

🔽 common.storage

# 변경 전
common:
  path_prefix: /var/loki
  storage:
    filesystem:
      chunks_directory: /var/loki/chunks
      rules_directory: /var/loki/rules~~

# 변경 후
common:
  path_prefix: /var/loki
	storage:
	    s3:
	      endpoint: https://${OCI_S3_ENDPOINT}
	      region: ${OCI_S3_REGION}
	      bucketnames: ${LOKI_BUCKET}
	      access_key_id: ${OCI_S3_ACCESS_KEY}
	      secret_access_key: ${OCI_S3_SECRET_KEY}
	      s3forcepathstyle: true
	      insecure: false

🔽 schema_config

# 변경 전
schema_config:
  configs:
    - from: 2025-01-01
      store: tsdb
      object_store: filesystem
      schema: v13
      index:
        prefix: index_
        period: 24h

# 변경 후
schema_config:
  configs:
    - from: 2025-01-01
      store: tsdb
      object_store: s3
      schema: v13
      index:
        prefix: index_
        period: 24h

🔽 compactor

# 변경 전
compactor:
  working_directory: /var/loki/retention
  delete_request_store: filesystem

# 변경 후
compactor:
  working_directory: /var/loki/retention
  delete_request_store: s3

🔽 ruler

# 변경 전
ruler:
  enable_alertmanager_discovery: true
  enable_api: true

# 변경 후
ruler:
  storage:
    type: s3
    s3:
      endpoint: https://${OCI_S3_ENDPOINT}
      region: ${OCI_S3_REGION}
      bucketnames: ${LOKI_BUCKET}
      access_key_id: ${OCI_S3_ACCESS_KEY}
      secret_access_key: ${OCI_S3_SECRET_KEY}
      s3forcepathstyle: true
      insecure: false
  enable_alertmanager_discovery: true
  enable_api: true



▶ 백업 결과 확인

• 로그 수집과 동시에 OCI Object Storage에 실시간 저장





✅ Tempo 트레이스 데이터 백업

Tempo 트레이스 데이터를 OCI Object Storage에 직접 저장하도록 구성한다.

Tempo 설정은 Grafana 공식 문서를 기준으로 진행했다.
- Grafana 공식 문서



▶ Tempo 컨테이너에 env 확장 설정 추가

services:
  tempo:
    image: grafana/tempo:latest
    container_name: tempo
    restart: unless-stopped
    env_file: .env # 추가
    ports:
      - "3200:3200"
      - "4317:4317"
      - "4318:4318"
    command:
      - -config.file=/etc/tempo/tempo.yml
      - -config.expand-env=true # 추가
    volumes:
      - ./tempo/config:/etc/tempo
      - ./tempo/data:/var/tempo
    networks:
      - grafana_network

• env_file, config.expand-env=true
  • Object Storage 관련 설정을 환경 변수로 주입하기 위해 추가



▶ Tempo 스토리지 백엔드 변경 (Filesystem -> OCI Object Storage)

🔽 기존 tempo.yml

stream_over_http_enabled : true

server:
  http_listen_address: 0.0.0.0
  http_listen_port: 3200
  grpc_listen_port: 9095
  log_level: info

query_frontend:
  mcp_server:
    enabled: true
  search:
    duration_slo: 5s
    throughput_bytes_slo: 1.073741824e+09
    metadata_slo:
      duration_slo: 5s
      throughput_bytes_slo: 1.073741824e+09
  trace_by_id:
    duration_slo: 100ms
  metrics:
    max_duration: 168h
    query_backend_after: 5m
    duration_slo: 5s
    throughput_bytes_slo: 1.073741824e+09

distributor:
  usage:
    cost_attribution:
      enabled: true
  receivers:
    otlp:
      protocols:
        grpc:
          endpoint: "0.0.0.0:4317"
        http:
          endpoint: "0.0.0.0:4318"

metrics_generator:
  registry:
    external_labels:
      source: tempo
      cluster: docker-compose
  storage:
    path: /var/tempo/generator/wal
    remote_write:
      - url: http://prometheus:9090/api/v1/write
        send_exemplars: true
  traces_storage:
    path: /var/tempo/generator/traces
  processor:
    local_blocks:
      filter_server_spans: false
      flush_to_storage: true

storage:
  trace:
    backend: local
    wal:                      # 임시 저장소 위치
      path: /var/tempo/wal
    local:                    # 영구 저장소 위치
      path: /var/tempo/blocks

compactor:
  compaction:
    block_retention: 876000h

overrides:
  defaults:
    cost_attribution:
      dimensions:
        service.name: ""
        span.http.target: "service_route"
    metrics_generator:
      processors: [service-graphs, span-metrics, local-blocks]
      generate_native_histograms: both

🔽 변경된 tempo.yml

stream_over_http_enabled : true

server:
  http_listen_address: 0.0.0.0
  http_listen_port: 3200
  grpc_listen_port: 9095
  log_level: info

query_frontend:
  mcp_server:
    enabled: true
  search:
    duration_slo: 5s
    throughput_bytes_slo: 1.073741824e+09
    metadata_slo:
      duration_slo: 5s
      throughput_bytes_slo: 1.073741824e+09
  trace_by_id:
    duration_slo: 100ms
  metrics:
    max_duration: 168h
    query_backend_after: 5m
    duration_slo: 5s
    throughput_bytes_slo: 1.073741824e+09

distributor:
  usage:
    cost_attribution:
      enabled: true
  receivers:
    otlp:
      protocols:
        grpc:
          endpoint: "0.0.0.0:4317"
        http:
          endpoint: "0.0.0.0:4318"

metrics_generator:
  registry:
    external_labels:
      source: tempo
      cluster: docker-compose
  storage:
    path: /var/tempo/generator/wal
    remote_write:
      - url: http://prometheus:9090/api/v1/write
        send_exemplars: true
  traces_storage:
    path: /var/tempo/generator/traces
  processor:
    local_blocks:
      filter_server_spans: false
      flush_to_storage: true

storage:
  trace:
    backend: s3
    wal:
      path: /var/tempo/wal

s3:
  bucket: ${TEMPO_BUCKET}
  endpoint: ${OCI_S3_ENDPOINT}
  region: ${OCI_S3_REGION}
  access_key: ${OCI_S3_ACCESS_KEY}
  secret_key: ${OCI_S3_SECRET_KEY}
  insecure: false
  forcepathstyle: true

compactor:
  compaction:
    block_retention: 876000h

overrides:
  defaults:
    cost_attribution:
      dimensions:
        service.name: ""
        span.http.target: "service_route"
    metrics_generator:
      processors: [service-graphs, span-metrics, local-blocks]
      generate_native_histograms: both

🔽 storage

# 변경 전
storage:
  trace:
    backend: local
    wal:
      path: /var/tempo/wal
    local:
      path: /var/tempo/blocks

# 변경 후
storage:
  trace:
    backend: s3
    wal:
      path: /var/tempo/wal
    s3:
      bucket: ${TEMPO_BUCKET}
      endpoint: ${OCI_S3_ENDPOINT}
      region: ${OCI_S3_REGION}
      access_key: ${OCI_S3_ACCESS_KEY}
      secret_key: ${OCI_S3_SECRET_KEY}
      insecure: false
      forcepathstyle: true



▶ 백업 결과 확인

• 트레이스 수집과 동시에 OCI Object Storage에 블록 저장





📍 참고 자료

• Oracle 공식 문서 - Kubernetes 클러스터에 Oracle SOA Suite 자동 배치
• Grafana 공식 문서 - Grafana Mimir architecture
• Grafana 공식 문서 - Configure Grafana Mimir object storage backend
• Grafana 공식 문서 - Configuration
• Grafana 공식 문서 - Configure Tempo
